Дополнительное оборудование и материалы

Ковер настенный КНС

Ковер является средством защиты оборудования системы ОДК от вандализма, и применяется для размещения в нем коммутационных терминалов и соединительных кабелей. Ковер представляет собой металли­ческий ящик с крышкой и надежным запорным устройством.

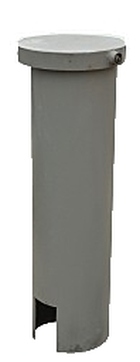

Ковер наземный КНЗ

Предназначен для размещения соединительных кабелей и коммутационных терминалов системы ОДК для защиты их от вандализма. Конструкция представляет собой трубу из металла. Труба оснащена откидывающейся крышкой и замком «секретка». Внутри ковера предусмотрено место для крепления терминала

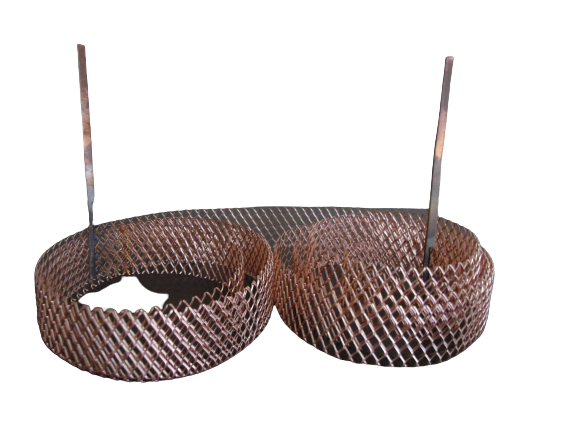

Электросварной элемент (ЭСЭ)

Электронагревательный закладной элемент (электросварной элемент) применяется в качестве проводников электрического тока в электросварных муфтах, используемых для изоляции стыковых соединений трубопроводов в ППУ изоляции диаметром от 426 до 1020 мм в полиэтеленовой оболочке методом электрической сварки полиэтеленовой  муфты с полиэтеленовой оболочкой.

Опрессовыватель

Опрессовыватель предназначен для проверки герметичности соединений полиэтиленовой муфты и полиэтиленовой оболочки труб в ППУ изоляции после усадки.

Гильза медная луженая

Предназначены для надежного соединения сигнальных проводников системы ОДК методом пайки.

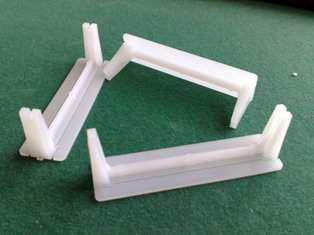

Держатель проводов СОДК

Предназанчен для установки сигнальных проводников СОДК на стыках ППУ трубопроводов

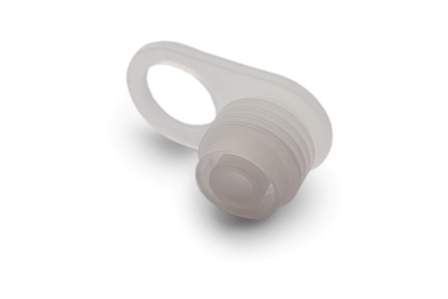

Пробка для стравливания воздуха

Одноразовые пробки для стравливания воздуха, диаметр 25мм. Предназначены для обеспечения требуемой плотности пенополиуретана при теплоизоляции стыковых соединений трубопроводов в ППУ изоляции

Пробка вварная

Пробки для заваривание заливочных отверстий, диаметр 25мм.

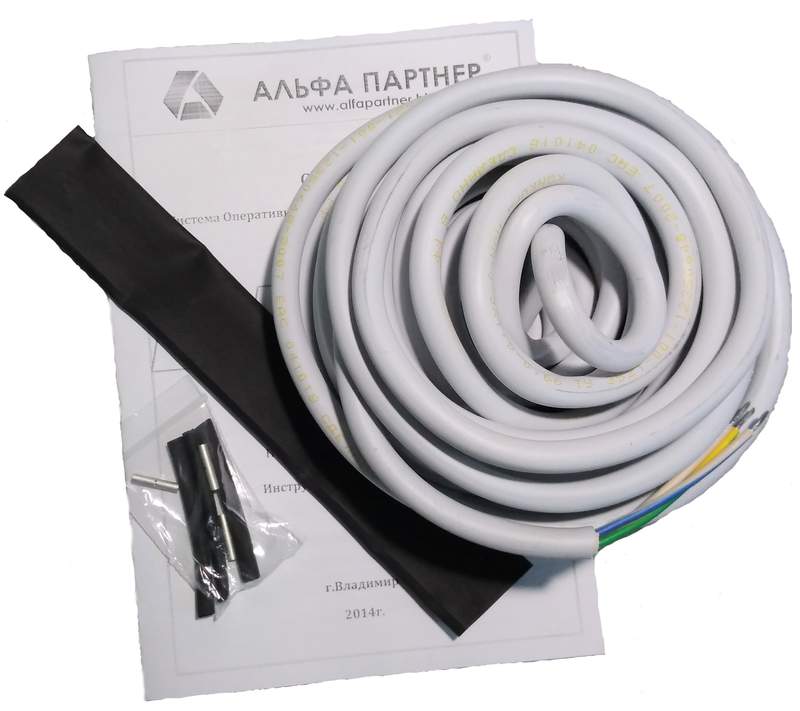

Комплект удлинения 3х-жильного кабеля

Предназначается для наращивания соединительного трехжильного кабеля системы СОДК трубопроводов в ППУ изоляции, а также для его замены или ремонта.

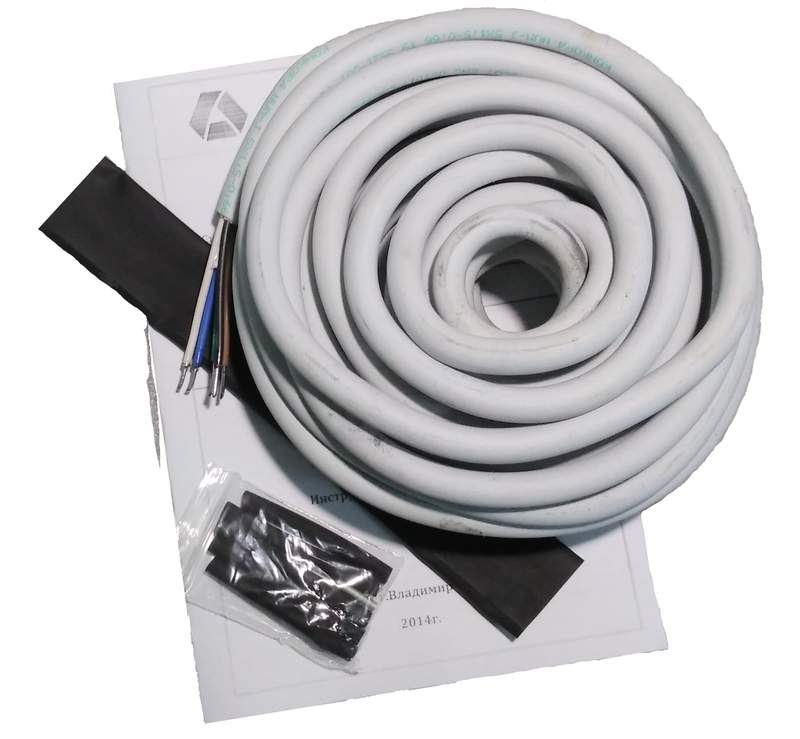

Комплект удлинения 5ти-жильного кабеля

Предназначается для наращивания соединительного пятижильного кабеля системы СОДК трубопроводов в ППУ изоляции, а также для его замены или ремонта.

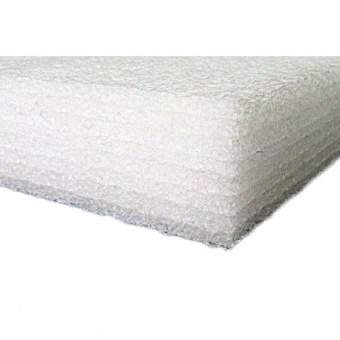

Маты компенсационные

Компенсационные маты защищают тепловые сети от повреждений. Во время эксплуатации трубы по причине вибраций, подвижек грунта и температурных колебаний испытывают существенные нагрузки, вследствие чего зачастую возникает преждевременное разрушение стенок и нарушение герметичности стыков трубопровода, повреждения изоляционного слоя. А это в свою очередь приводит к быстрому изнашиванию трубопровода и даже к прорывам на теплотрассе. Наиболее часто данная проблема проявляется на отводах, Г-образных участках трасс, а также компенсаторах. Поэтому строительными правилами СП 315.1325800 и СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки из стальных труб с ндивидуальной тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке» при бесканальной подземной прокладке тепловых сетей предусмотрено использование компенсационного мата НПЭ.Эластичные демпфирующие маты устанавливаются в областях Г-, П-, Z-образных компенсаторов трубопровода и примыкающих к ним участках, на всех ответвлениях трассы от магистрального трубопровода до теплового пункта с запорной арматурой.ГОСТ 30732-2020 допускаются две схемы установки матов:- полукольцевая (боковая) схема – с перекрытием синтетической оболочкой внахлест и фиксацией клейкой лентой (допустимая толщина 120 мм);- круговая (полная) – с перекрытием стыкад синтетической оболочкой и фиксацией клейкой лентой (допустимая толщина 100 мм).

Размеры в миллиметрах
